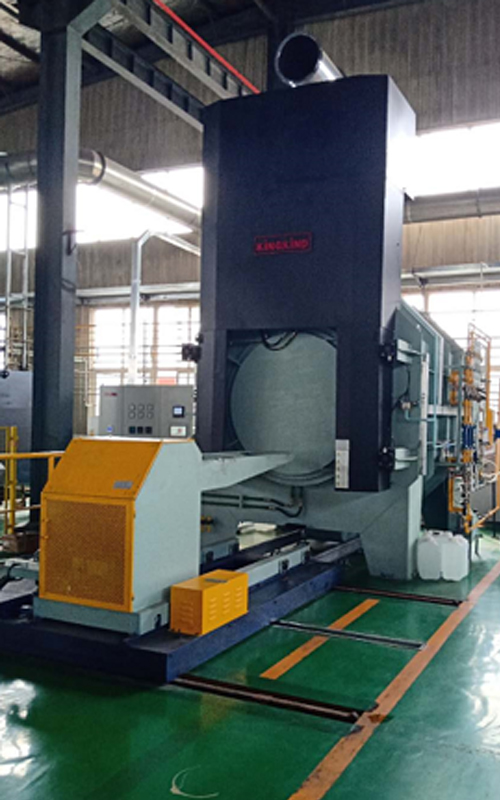

有效工作尺寸:1500×1000 ×900,最大装载量1800Kg,可进行软氮化、硬氮化、氧化发黑处理，年处理能力360吨
一、设备概述
预抽真空氮化炉是集真空密闭、精准温控、可控气氛、智能氮势调节于一体的高端化学热处理专用设备，主要用于金属工件气体渗氮、氮碳共渗（软氮化）、低温回火、预氧化与后氧化复合工艺处理，是传统井式氮化炉、箱式氮化炉的升级换代产品。相较于常规气氛氮化炉，该设备核心创新点在于装炉后先抽真空再通入工艺气体，彻底排出炉膛内空气、水汽、粉尘与氧化性杂质，从根源杜绝工件表面氧化、脱碳、花斑、渗层不均等缺陷，适配高精度、高光洁度零部件表面强化生产需求。
设备分为卧式箱式、井式两大主流结构，采用周期式作业模式，额定工作温度区间450～700℃，极限真空可达10Pa以下，炉温均匀性控制在±3℃以内，可处理38CrMoAl、40Cr、不锈钢、模具钢、高温合金、铸铁等绝大多数金属材料，广泛配套汽车制造、精密模具、航空航天、液压泵阀、医疗器械、工程机械等行业生产线，是现代绿色精密热处理的核心装备之一。
二、整机核心结构组成
整套设备由炉体主机、真空抽气系统、加热保温系统、气氛供给控制系统、强制循环风道、冷却系统、智能电控系统、安全防护系统八大模块构成，各单元协同联动，实现全流程自动化闭环生产。
1. 密封炉体与耐热马弗罐
炉壳采用双层碳钢夹套水冷焊接结构，耐压、隔热，外壁温升低于60℃；内部核心反应腔为Inconel 600或310S耐热合金马弗罐，抗氨气腐蚀、高温蠕变，使用寿命可达8年以上。炉门配备多重氟橡胶真空密封法兰与气动锁紧机构，保证长期高真空密闭性能，杜绝气体泄漏。马弗罐内部设工件料架，可密集装料，提升单炉产能。
2. 预抽真空系统
由旋片式机械真空泵、真空阀门、真空管路、真空硅计组成。工件装炉关闭炉门后，真空泵快速抽取炉膛空气，将氧含量降至极低水平，清除工件表面油污分解产生的水汽与杂质；氮化阶段维持微负压脉冲环境，促进活性氮原子吸附渗透。真空计实时采集炉内压力数据，反馈至控制器自动启停泵组，稳定炉膛工作压力。
3. 加热与保温系统
加热元件选用铁铬铝合金电阻带，沿马弗罐外周均匀排布，配合多层氧化铝纤维保温层，升温速度快、热损耗低。采用PID分段闭环控温，多支热电偶分区测温，实时修正加热功率，避免局部超温或低温，保障整炉工件渗氮速率一致，温控精度±1℃，大幅降低能耗。
4. 气氛供给与氮势智能控制系统
这是设备精密化核心模块，配备氨气、氮气、二氧化碳多路供气支路，搭配高精度质量流量计（MFC）精准调节各类工艺气体流量。炉内搭载氢探头实时检测氨分解率，自动计算氮势KN值，形成气氛闭环调节，解决传统设备依靠人工调节氨气、分解率滞后、渗层不可控的痛点。可自由切换纯氮化、氮碳共渗、预氧化脱脂、后氧化防腐多种气氛配比工艺 。
5. 强制气流循环系统
马弗罐内置高温耐热合金涡轮循环风扇，配合导流挡板形成定向环流，让氨气分解产生的活性氮原子均匀包裹工件表面，消除工件死角渗层偏薄问题，复杂型腔、深孔、盲孔零件也能获得均匀氮化层。
6. 冷却与废气处理系统
设备配备炉壳水冷、炉内惰性气体快冷双模式，氮化完成后可快速降温，缩短单炉生产周期。真空泵排出的含氨废气通入水洗中和装置，无害化处理后排放，无刺鼻污染，符合环保热处理排放标准，无需配套复杂废气净化厂房。
7. 智能电控与安全联锁系统

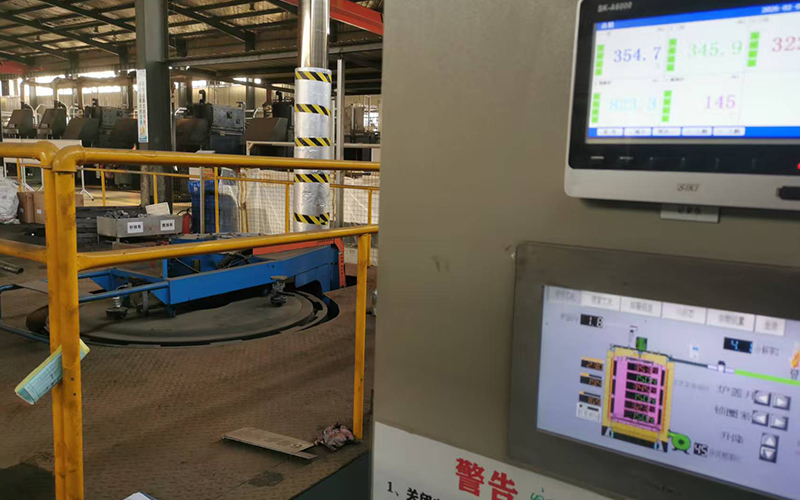

整机搭载工业可编程控制器，触摸屏人机交互界面，可存储上百套热处理工艺曲线，一键自动完成抽真空、升温、保温氮化、降温、充氮出炉全流程，支持远程数据记录、工艺追溯、故障查询。设备集成多重安全保护：超温断电、炉压异常报警、真空不足锁止供气、氨气泄漏检测、水冷断水停机等连锁功能，规避爆炸、腐蚀、烫伤安全隐患。
三、设备工作工艺流程
整套工艺全程自动化运行，无需人工干预，标准流程分为五步：
1. 装炉密封预抽真空：工件清洗烘干后装入炉内，关闭炉门锁紧密封，真空泵启动抽真空，持续10～30分钟，排净炉膛氧气、水汽，完成工件表面洁净预处理。
2. 升温预氧化脱脂：真空状态下升温至350～400℃，通入微量空气或氮气低温保温，分解工件残留微量油污，进一步活化金属表面，提升氮化结合力。
3. 保温渗氮/软氮化：升温至工艺设定温度500～580℃，通入定量氨气，配合循环风扇让炉内气氛均匀；氢探头实时监测氮势，自动调节氨气、二氧化碳配比，活性氮原子持续渗入金属表层，保温时间根据所需渗层厚度设定。
4. 脉冲真空扩散：设备周期性抽气、补气形成脉冲真空环境，打破工件表面气膜阻碍，加速氮原子向内扩散，获得致密均匀的化合物层与扩散层。
5. 冷却出炉：氮化完成后停止供气，抽走残余氨气，通入高纯氮气置换炉膛，启动快冷系统降温至200℃以下，解锁炉门取出工件。
四、设备核心技术优势
1. 工件表面质量大幅提升
预抽真空彻底隔绝氧气，工件氮化后无氧化、无灰斑、无脱碳，表面呈金属哑光光亮状态，无需后续抛光打磨，减少二次加工工序，尤其适配不锈钢、镜面模具、精密液压件等高光洁度要求零件。
2. 渗层精度可控，性能稳定
氮势闭环控制结合脉冲真空工艺，化合物层厚度、硬度、相组织精准可控，表面硬度稳定HV800～1100，渗层均匀度误差小于0.02mm，批量生产一致性强，有效提升工件耐磨、抗疲劳、耐腐蚀性能，模具、齿轮使用寿命可提升3～8倍。
3. 节能高效，产能更高
真空环境下热辐射效率更高，升温、保温能耗较传统氮化炉降低20%以上；炉内气流循环无死角，工件可密集堆叠装料，同等炉膛容积装炉量提升30%；快冷系统缩短冷却时长，单炉周期缩短1/4。
4. 工艺多功能，适用范围广
一机兼容气体氮化、低温氮碳共渗、不锈钢钝化、预氧化、蒸汽后氧化、真空回火多种工艺，可处理轴类、齿轮、压铸模具、刀具、阀门、航空紧固件、医用植入件等多品类工件，适配多品种柔性生产。
5. 绿色环保，操作简单安全
氨气消耗量更低，废气经水洗中和处理，无大气污染；全自动程序运行，人工仅需上下料，降低操作门槛；全回路安全联锁，气体泄漏、超温超压自动停机报警，生产风险更低。
五、行业应用场景
1. 汽车零部件制造：曲轴、凸轮轴、变速箱齿轮、活塞环、气门、转向节等传动耐磨件，氮化后提升抗疲劳强度，降低高速运转磨损损耗。
2. 精密模具行业：压铸模、注塑模、冷冲模、挤压模具，深层氮化提升表面硬度，耐高温粘模，延长模具服役周期。
3. 航空航天装备：高温合金螺栓、起落架配件、液压阀体，真空氮化无氧化，兼顾表层耐磨与基体韧性，适配高强度工况。
4. 液压与泵阀行业：柱塞、阀芯、密封环、油泵齿轮，致密氮化层提升耐油腐蚀与密封性，减少内泄故障。
5. 工量具与医疗器械：丝锥、钻头、手术刀、钛合金植入件，薄层均匀氮化，兼顾切削性能与生物耐腐蚀要求。
六、总结
预抽真空氮化炉依托真空前置处理、智能氮势调控、强制循环气氛三大核心技术，突破传统气氛氮化炉氧化、渗层不均、工艺粗糙、污染严重等短板，实现热处理精密化、自动化、绿色化升级。在当前高端装备制造业提质增效的发展趋势下，该设备凭借稳定的产品质量、灵活的工艺适配、节能环保等综合优势，逐步替代传统氮化设备，成为精密零部件表面强化处理的主流热处理装备，为机械制造、航空、汽车、模具等行业零部件性能升级提供可靠的工艺设备支撑。
