工作尺寸∮ 300×2000，最大装载量200Kg,最大加热功率160KW,工作频率15-25KHz,淬硬层深度1-4mm,可进行轴类、齿轮类的表面及齿部表面淬火
超音频淬火热处理设备是现代精密制造业核心的感应加热热处理装备，介于中频与高频淬火设备之间，频率覆盖1kHz-50kHz，完美弥补了传统热处理设备的工艺短板，是金属零部件表面强化、硬度提升、耐磨改性的专用智能设备。该设备依托电磁感应集肤效应原理工作，无需明火、整体加热，仅针对工件指定区域精准加热淬火，具备精度高、变形小、能耗低、自动化程度高等突出优势，广泛应用于机械制造、汽车零部件、五金工具、工程机械、精密模具等行业，已然成为工业热处理智能化升级的核心设备。
一、设备核心工作原理

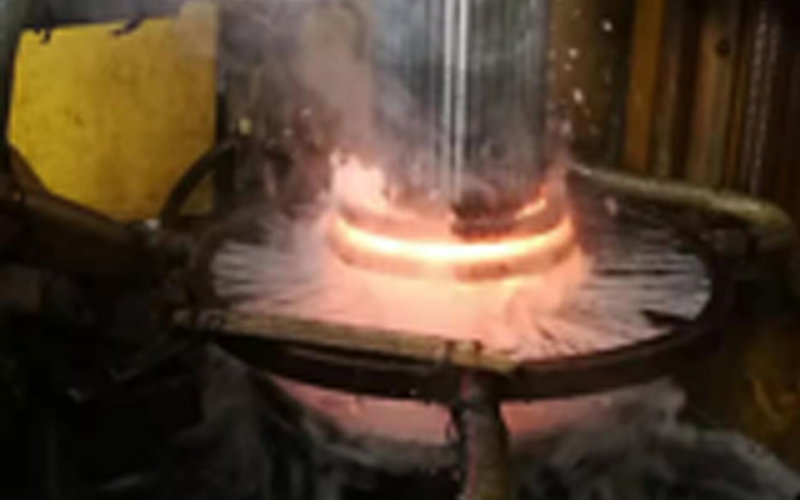

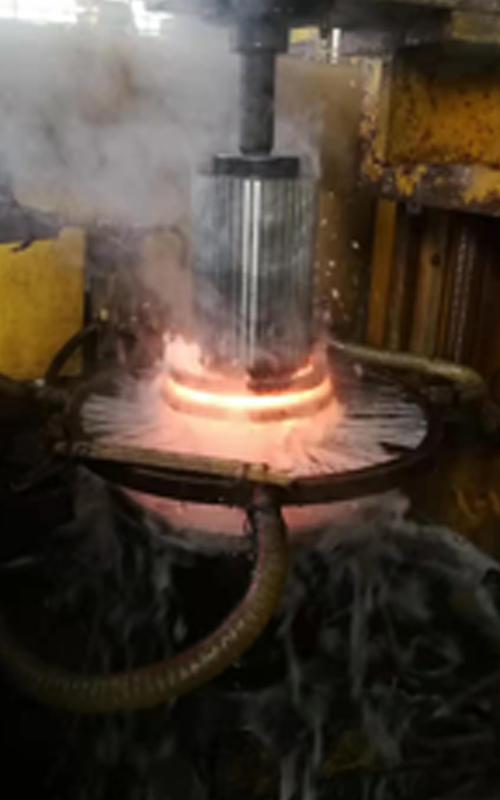

超音频淬火设备的核心技术为电磁感应加热原理与电流集肤效应。设备工作时，主机将工频交流电转换为超音频交变电流，输送至专用感应线圈，线圈周围会形成高频交变磁场。当金属工件置于磁场范围内，工件内部会产生同频率的感应涡流，涡流在工件表层集中流通，将电能快速转化为热能，使工件表层在极短时间内升温至奥氏体化温度。
基于集肤效应特性，超音频电流可精准控制加热渗透深度，既能规避中频设备加热过深、工件芯部韧性受损的问题，又能解决高频设备加热层过薄、承载力不足的缺陷。工件表层达到淬火温度后，通过配套喷淋冷却系统快速降温，表层金属组织转变为高硬度马氏体结构，而工件芯部始终保持原始的珠光体、铁素体韧性组织，最终实现表层高耐磨、芯部高抗冲的优良机械性能，完美适配绝大多数机械零部件的力学性能需求。
二、设备主要结构组成
超音频淬火热处理设备为一体化成套智能装备，整体结构模块化设计，运行稳定、维护便捷，核心由五大系统组成，各系统协同作业，保障淬火工艺精准落地。
一是超音频电源主机系统。作为设备核心动力单元，普遍采用IGBT固态逆变技术，替代传统电子管电路，电能转换效率大幅提升。该系统可实现功率、频率无级可调，响应速度快、运行损耗低，可适配轴类、齿轮、链轮、刀具、模具等不同规格工件的加热需求，抗干扰能力强，可长期连续工业化运行。
二是数控控制系统。搭载全数字闭环控制系统，支持温度、功率、位移、时间多维度精准调控，可提前录入各类工件淬火参数，实现一键启动、自动换型。系统可实时监测加热温度、冷却流量、设备运行负载，自动修正工艺参数，杜绝人工操作误差，保证每一批工件淬火质量均匀统一。
三是感应加热工装系统。核心为定制化空心铜管感应线圈，根据工件外形、淬火区域专属设计，可适配圆柱、曲面、齿面、局部凸起等复杂结构工件。线圈耦合性强，加热均匀无死角，可实现整面淬火、局部定点淬火、分段淬火等多种工艺模式。
四是循环冷却系统。包含水冷循环与喷淋淬火两大模块，设备主机采用封闭式水循环降温，避免电器元件高温老化；工件淬火采用可调压喷淋装置，可根据工件材质、厚度调节冷却介质流量与压力，搭配缓急结合的冷却工艺，有效释放工件内应力，大幅降低开裂、变形概率。
五是自动化辅助系统。可搭配数控工作台、机器人上下料、视觉定位、回火一体机等配套设备，组成全自动淬火生产线，实现上料、加热、淬火、回火、下料、检测全流程自动化作业，适配大批量标准化工业生产。
三、设备核心技术优势
相较于传统火焰淬火、炉体整体淬火、普通中频/高频淬火工艺，超音频淬火热处理设备优势显著，贴合现代工业高效、精密、节能、环保的生产需求。
第一，工艺精度高，产品性能优异。设备热影响区极小，加热区域精准可控，淬火层深度可稳定控制在0.8-5mm区间，适配绝大多数精密零部件加工需求。淬火后工件表层硬度均匀，可达HRC58-63，耐磨、抗疲劳性能大幅提升，同时工件变形量极小，无需二次打磨矫正，有效保留工件原始尺寸精度。
第二，节能降耗显著，生产成本低。依托先进的IGBT逆变技术，设备电能利用率可达90%以上，相比传统热处理设备节电30%-40%。设备即开即用、无需预热，无无效能耗，以常年运行的工业生产线为例，大功率设备每年可节省大量电费，设备投资回收周期短，性价比极高。
第三，适应性极强，工艺灵活多元。设备参数可调范围广，可处理碳钢、合金钢、轴承钢、工具钢等各类金属材质，适配轴类、齿轮、花键、曲轴、刀具、模具、五金配件等上百种工件。可实现整体淬火、局部淬火、端面淬火、齿面淬火等多样化工艺，一台设备可满足多品类工件加工需求，设备通用性极强。
第四，自动化程度高，生产效率突出。全数控智能操控，支持参数记忆、自动运行、批量加工，无需专人值守。单工件淬火耗时仅数秒至数十秒，加工速度是传统工艺的数倍，可无缝对接流水线作业，大幅提升生产产能，适配大批量工业化生产场景。
第五，绿色环保安全，作业环境优良。设备全程无明火、无废气、无粉尘、无噪音污染，清洁化生产符合工业环保标准。设备搭载过压、过流、过热、缺水、缺相等多重保护装置，运行安全稳定，故障率低，大幅降低生产安全隐患与设备维护成本。
四、主要应用领域
超音频淬火热处理设备凭借均衡的工艺性能，覆盖工业制造绝大多数表面淬火场景，是五金、机械、汽车、工程机械行业的主流热处理设备。
在汽车零部件行业，主要用于半轴、传动轴、齿轮、气门、活塞销、刹车盘、弹簧等核心配件的表面淬火，提升零部件耐磨抗疲劳性能，保障汽车运行稳定性与使用寿命。
在五金工具行业，适配扳手、钳子、钻头、铣刀、镰刀、锯片、模具配件等工具淬火处理，让工具刃口坚硬耐磨、整体韧性充足，杜绝使用过程中崩口、断裂问题。
在工程机械行业，多用于链轮、齿轮轴、销轴、履带配件、液压配件等重型零件淬火，强化零件承载能力与耐磨性能，适配工程机械高强度、高负荷的作业场景。
同时，设备也广泛应用于精密模具、纺织机械、石油机械、农机配件等细分领域，是中小工件、精密工件、异形工件表面热处理的优选设备。
五、工艺流程与质量保障
超音频淬火整体工艺流程规范严谨，分为预处理、感应加热、喷淋淬火、回火消应力、检测入库五大环节。首先对工件进行除油、清洁预处理，去除表面杂质保障加热均匀；随后数控系统精准定位工件，启动超音频感应加热，短时间内完成表层奥氏体化；接着通过智能喷淋系统匀速冷却，完成马氏体相变；之后搭配低温回火工艺，消除工件内部残余应力，避免工件后期变形开裂；最后通过硬度检测仪、尺寸检测仪完成质量检测，合格品入库，次品自动分拣，全程保障产品加工质量。
整套工艺稳定性强、重复性好，批量加工产品硬度误差小、淬火层均匀，产品合格率远高于传统热处理工艺，完全满足工业高精度、标准化的生产要求。
六、设备发展前景
随着国内制造业向精密化、智能化、绿色化转型升级，传统粗放型热处理工艺逐步被淘汰，超音频淬火热处理设备凭借精密、节能、高效、环保的核心优势，完美契合现代工业发展趋势。
目前，该设备已逐步实现智能化升级，集成视觉定位、智能测温、数据追溯、远程调控等功能，可适配工业4.0智能生产线配套需求。同时，设备模块化结构设计让维护更便捷，适配多场景、多品类柔性生产，有效降低企业设备投入成本。未来，超音频淬火技术将持续替代传统热处理工艺，成为金属表面强化处理的主流技术，在高端装备制造、精密零部件加工等领域拥有广阔的应用前景。
综上，超音频淬火热处理设备突破了传统热处理设备的工艺局限，兼顾加工精度、生产效率、节能环保与经济效益，是现代金属热处理行业不可或缺的核心装备，为各行业零部件品质升级、生产线智能化改造提供了坚实的技术与设备支撑。
